实用新型名称：一种冷库的温湿度监控装置
发明人：李勇
专利号：ZL 2014 2 0725042.7
专利申请日：2014年11月26日
专利权人：上海浩爽实业有限公司
授权公告日：2015年03月18日
本实用新型经过本局依照中华人民共和国专利法进行初步审查，决定授予专利权，办法本证书并在专利登记簿上予以登记，专利权自授权公告之日起生效。
本专利的专利权期限为十年，自申请日算起。专利人应当依照专利法及其实施细则规定缴纳年费。本专利的年费应当在每年11月26日前缴纳。未按照规定缴纳年费的，专利权自应当缴纳年费期满之日起终止。
专利证书记载专利权登记时的法律状况。专利权的转移、质押、无效、终止、恢复和专利权人的姓名或名称，国际、地址变更等事项记载在专利登记薄上。
局长
申长雨（签字） 2015年03月18日（盖章）
（19）中华人民共和国国家知识产权局
（12）实用新型专利
（10）授权公告号 CN 204214478U
（45）授权公告日 2015.03.18
（21）申请号 201420725042.7
（22）申请日 2014.11.26
（73）专利权人 上海浩爽实业有限公司
地址 201715 上海市青浦区莲塘镇章练塘路
588号D-105室
（72）发明人 李勇
（51）Int.CI
G01D 21/02（2006.01）
（54）实用新型名称
一种冷库的温湿度监控装置
（57）摘要
本实用新型公开了一种冷库的温湿度监控装置，所述温湿度监控装置包括温湿度传感器、处理电路、温湿度记录仪和电源。所属电源由市电网、锂电池、电源切换装置和供电设备组成，所述市电网和锂电池均通过电源切换装置与供电设备连接，所述供电设备与温湿度记录仪连接，所述处理电路的一端与温湿度传感器连接，另一端与温湿度记录仪连接；所述温湿度记录仪设有通风口，所述通风口对称地布置在温湿度记录仪的两侧，所述通风口由条形状的进出风通道有规律地排列，所述进出风通道的宽度为3-10mm，所述相邻进出风通道的间隔距离为2mm。本实用新型提供的冷库的温湿度监控装置的数据准确，实现了全天候不间断检测。
1.一种冷库的温湿度监控装置，其特征在于：所述温湿度监控装置包括温湿度传感器、处理电路、温湿度记录仪和电源，所述电源由市电网、锂电池、电源切换装置和供电设备组成，所述市电网和锂电池均通过电源切换装置与供电设备连接，所述供电设备与温湿度记录仪连接，所述处理电路的一端与温湿度传感器了解，另一端与温湿度记录仪连接；所述温湿度记录仪设有通风口，所述通风口对称地布置在温湿度记录仪的两侧，所述通风口由条形状的进出风通道有规律地排列，所述进出风通道的宽度为3-10mm，所述相邻进出风通道的间隔距离为2mm。
2.按照权利要求1所述的冷库的温湿度监控装置，其特征在于：所述温湿度记录仪包括显示屏、接口和壳体，所述显示屏位于壳体的表面的中央，所述接口位于壳体的底部侧面。
3.按照权利要求2所述的冷库的温湿度监控装置，其特征在于：所述温湿度记录仪包括LED指示灯和操作按钮，所述LED指示灯位于显示屏的上方，所述操作按钮位于显示屏的正下方。
4.按照权利要求2所述的冷库的温湿度监控装置，其特征在于：所述显示屏为液晶显示屏，所述接口为RS232接口或RS485接口。
5.按照权利要求1所述的冷库的温湿度监控装置，其特征在于：所述温湿度传感器的温度测量范围为-40~100℃，测量精度为±0.2℃；湿度测量范围为0~100%RH，测量精度为±2%RH。
6.按照权利要求2至5任一所述的冷库的温湿度监控装置，其特征在于：所述通风口处的壳体设计成圆弧形，所述壳体由铝合金或塑料制作而成。
一种冷库的温湿度监控装置
技术领域
【0001】 本实用新型涉及冷库设备领域，尤其涉及一种冷库的温湿度监控装置。
背景技术
【0002】 传统冷库的温湿度监控装置，一般通过人亲自到冷库现场查看和记录冷库的温湿度，无法做到全天候能对冷库里面的温湿度的数据进行记录、整理，尤其在晚间或放假期间，人员没有到冷库现场查看和记录冷库的温湿度，如果冷库里面的温湿度数据出现超限范围，冷库里面的货物因温度变化而产生变质现象，造成比较大的损失；近几年部分冷库的温湿度监控装置采用自动监控冷库里面的测量温湿度数据，温湿度传感器将采集到的数据直接传送到处理设备，比如：处理设备采用温湿度记录仪，温湿度记录仪将冷库的温湿度数据保存并显示出来，由于传感器将冷库里面的温湿度数据转换成电信号后直接传输到温湿度记录仪，如温湿度数据在的数值小范围内变化，温湿度记录仪无法检测出温湿度的变化，造成温湿度显示的数据不准确，同时，温湿度记录仪长时间使用会产生发热现象，也会造成温湿度现实的数据不准确；另外，温湿度记录仪的电源求安全由市政电网供电，当市政电网断电时，温湿度记录仪无法保存并显示冷库里面的温湿度数据，造成温湿度数据丢失，无法做到全天候不间断监测，如果断电期间冷库里面的温湿度数据出现超限范围，造成货物损失。
实用新型内容
【0003】 鉴于目前冷库的温湿度监控装置存在的上述不足，本实用新型提供一种数据准确，全天候不间断监测的冷库的温湿度监控装置。
【0004】 位达到上述目的，本实用新型的实施例采用如下技术方案：
【0005】 一种冷库的温湿度监控装置，所述温湿度监控装置包括温湿度传感器、处理电路、温湿度记录仪和电源，所述电源由市电网、锂电池、电源切换装置和供电设备组成，所述市电网和锂电池均通过电源切换装置与供电设备连接，所述供电设备与温湿度记录仪连接，所述处理电路的一端与温湿度传感器连接，另一端与温湿度记录仪连接；所述文温湿度记录仪设有通风口，所述通风口对称地布置在温湿度记录仪的两侧，所述通风口由条形状的进出风通道有规律地排列，所述进出风通道的宽度为3-10mm，所述相邻进出风通道的间隔距离为2mm。
【0006】 依照本实用新型的一个方面，所述温湿度记录仪包括显示屏、接口和壳体，所述显示屏位于壳体的表面的中央，所述接口位于壳体的地步侧面。
【0007】 依照本实用新型的一个方面，所述温湿度记录仪包括LED指示灯和操作按钮，所述LED指示灯位于显示屏的上方，所述操作按钮位于显示屏的正下方。
【0008】 依照本实用新型的一个方面，所述显示屏为液晶显示屏，所述接口为RS232接口或RS485接口。
【0009】 依照本实用新型的一个方面，所述温湿度传感器的温度测量范围为-40~100℃，测量精度为±0.2℃；湿度测量范围为0~100%RH，测量精度为±2%RH。
【0010】 依照本实用新型的一个方面，所述通风口处的壳体设计成圆弧形，所述壳体由铝合金或塑料制作而成。
【0011】 本实用新型实施的优点：由于本实用新型的温湿度监控装置包括温湿度传感器、处理电路、温湿度记录仪和电源，由于电源由市电网、锂电池、电源切换装置和供电设备组成，市电网和锂电池均通过电源切换装置与供电设备连接，供电设备与温湿度记录仪连接，温湿度记录仪平时由市电网供电，当市电网断电时，电源切换装置立即将电源切换到由锂电池供电，这样保证了温湿度记录仪的电源从不间断，从而实现了温湿度监控装置全天候不间断监测；处理电路的一端与温湿度传感器连接，另一端与温湿度记录仪连接，温湿度传感器采集到的温湿度数据的电信号先经过处理电路进行处理，竟过压、过流、微弱的电信号进行放大、隔离、过滤等处理，处理后的电信号再传输到温湿度记录仪，保证了温湿度记录仪能读取所有的电信号，使温湿度记录仪现实的数据能准确地反映冷库的实际温湿度，从而实现了温湿度监控装置的数据准确，另外，温湿度记录仪设有通风口，通风口对称地布置在温湿度记录仪的两侧，通风口由条形状的进出风通道有规律地排列，进出风通道的宽度为3-10mm，相邻进出风通道的间隔距离为2mm，通风口设置在温湿度记录仪中发热量大的电子元件处，由于通风口对称地布置在温湿度记录仪的两侧，在保证温湿度记录仪散热的同时，又能让发热量大的电子元件处产生空气对流，杜绝了温湿度记录仪的内部产生高温现象，所以本实用新型的冷库的温湿度监控装置的数据准确，实现了全天候不间断监测。
附图说明
【0012】 为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

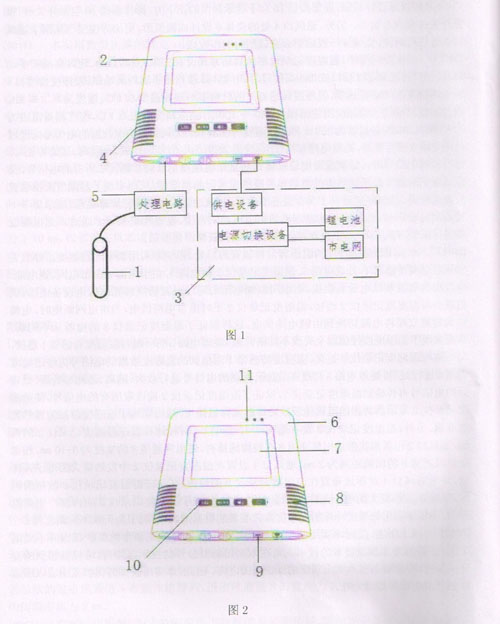

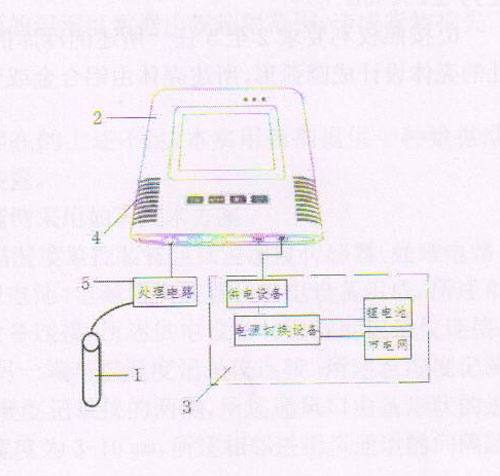

【0013】 图1为本实用新型所述的一种冷库的温湿度监控装置的结构示意图；
【0014】 图2为本实用新型所述的温湿度记录仪的结构示意图。
具体实施方式
【0015】 下面将结合附图对本实用新型作进一步说明。
【0016】 如图1、图2所示，一种冷库的温湿度监控装置，所述温湿度监控装置包括温湿度传感器1、处理电路5、温湿度记录仪2和电源3，电源3由市电网、锂电池、电源切换装置和供电设备组成，市电网和锂电池均通过电源切换装置与供电设备连接，供电设备与温湿度记录仪2连接，处理电路5的一端与温湿度传感器1连接，另一端与温湿度记录仪2连接；温湿度记录仪2设有通风口4，通风口4对称地布置在温湿度记录仪2的两侧，通风口4由条形状的进出风通道8有规律地排列，进出风通道8的宽度为3-10mm，相邻进出风通道8的间隔距离为2mm。
【0017】 在实际应用中，为了方便温湿度数据的显示和传输，温湿度记录仪2包括显示屏7、接口9和壳体6，显示屏7位于壳体6表面的中央，接口9位于壳体6的底部侧面；为了方便温湿度记录仪2的操作和加强危险提示，温湿度记录仪2包括LED指示灯11和操作按钮10，LED指示灯11位于显示屏7的上方，当冷库里的温湿度数据出现超限范围，LED指示灯11立即闪烁进行提示，操作按钮10位于现实哦7的正下方，操作按钮10包括开关键、报警开关键和查看键等。另外，通风口4处的壳体6设计成圆弧形，更加方便空气从两个通风口4处进行对流，壳体6一般由铝合金或塑料制作而成。
【0018】 在实际应用中，温湿度记录仪2的启动方式设有三种：立即启动、定时启动和手动启动，接口可为RS232接口或RS485接口，其中RS485接口用于远距离通讯，温湿度传感器1采用高精度的NTC传感器，温湿度传感器1的分辨率一般为温度0.1℃，湿度为0.1%RH，则温湿度记录仪2的温度测量范围为-40~100℃，测量精度为±0.2℃，湿度测量范围为0~100%RH，测量精度为±2%RH。温湿度传感器1采集到的温湿度数据的电信号先经过处理电路5进行处理，处理电路5将过压、过流、微弱的电信号进行放大、隔离、过滤等处理，处理后的电信号再传输到温湿度记录仪2，保证了温湿度记录仪2能读取所有的电信号，使温湿度记录仪2现实的数据能准确地反映冷库实际的温湿度，从而实现了温湿度监控装置的数据准确，温湿度记录仪2保存温湿度数据，并通过显示屏7进行屏幕显示，显示屏7一般为液晶显示屏，当冷库里的温湿度数据出现超限范围，温湿度记录仪2通过声光报警设备进行报警，提示客户马上处理，防止冷库里面的货物产生变质。
【0019】 本实用新型的冷库的温湿度监控装置的好处：由于本实用新型的温湿度监控装置包括温湿度传感器1、处理电路5、温湿度记录仪2和电源3，由于电源3由市电网、锂电池、电源切换装置和供电设备组成，市电网和锂电池均通过电源切换装置与供电设备连接，供电设备与温湿度记录仪2连接，温湿度记录仪2平时由市电网供电，当市电网断电时，电源切换装置立即将电源切换到由锂电池供电，这样保证了温湿度记录仪2的电源从不间断，从而实现了温湿度监控装置全天候不间断监测；处理电路5的一端与温湿度传感器1连接，另一端温湿度记录仪2连接，温湿度传感器1采集到的温湿度数据的电信号先经过处理电路5进行处理，处理电路5将过压、过流、微弱的电信号进行放大、隔离、过滤等处理，处理后的电信号再传输到温湿度记录仪2，保证了温湿度记录仪2能读取所有的电信号，使温湿度记录仪2显示的数据能准确地反映冷库的实际温湿度，从而实现了温湿度监控装置的数据准确，另外，温湿度记录仪2设有通风口4，通风口4对称地布置在温湿度记录仪2的两侧，通风口2由条形状的进出风通道8有规律地排列，进出风通道8的宽度为3-10mm，相邻进出风通道8的间隔距离为2mm，通风口4设置在温湿度记录仪2中发热量大的电子元件处，由于通风口4对称地布置在温湿度记录仪2的两侧，在保证温湿度记录仪2散热的同时，又能让发热量大的电子元件处产生空气对流，杜绝了温湿度记录仪2的内部产生高温现象，所以本实用新型的冷库的温湿度监控装置的数据准确，实现了全天候不间断监测。
【0020】 以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本领域技术的技术人员在本实用新型公开的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
